Mur de soutènement en gabion : De la conception à la réalisation

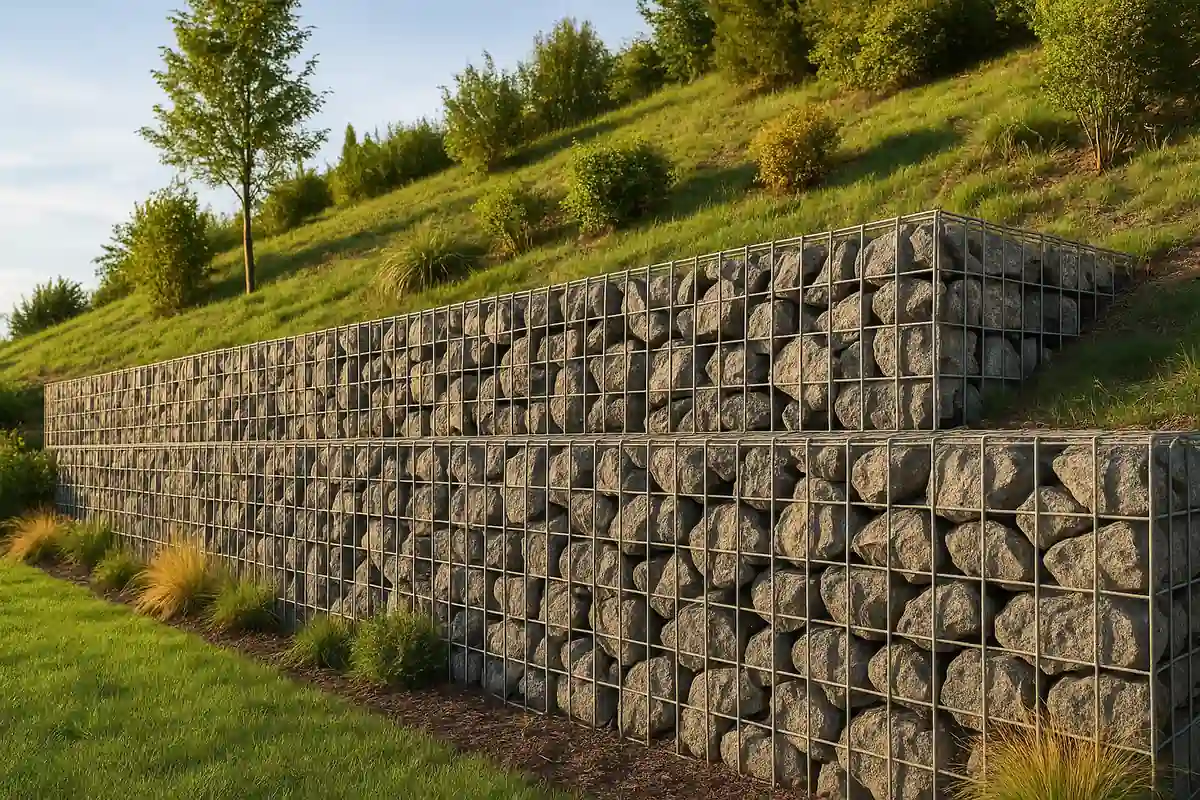

Un mur de soutènement en gabion représente une solution technique robuste et esthétique pour retenir la terre. Cette structure modulaire, composée de cages métalliques remplies de pierres, combine efficacité structurelle et intégration paysagère. Découvrez les règles de dimensionnement, les étapes de construction et les bonnes pratiques pour réussir votre projet.
1. Pourquoi choisir un mur de soutènement en gabion ?
Avantages techniques et esthétiques
Le mur gabion soutènement présente des caractéristiques uniques par rapport aux solutions traditionnelles. Sa structure souple s’adapte aux mouvements du sol sans se fissurer, contrairement au béton armé. Cette flexibilité constitue un atout majeur dans les terrains instables ou en zone sismique.
L’aspect perméable du gabion pour mur de soutènement élimine naturellement les problèmes de pression hydrostatique. L’eau s’évacue librement à travers les pierres, réduisant considérablement les risques de désordres liés à l’humidité.
Applications recommandées
Cette solution convient particulièrement aux terrains en pente, aux berges de cours d’eau et aux aménagements paysagers. La hauteur maximale sans étude spécialisée atteint généralement 3 mètres pour un mur en gabion soutènement standard.
L’intégration paysagère s’avère excellente grâce à la diversité des pierres disponibles. Le mur vieillit naturellement et permet même la végétalisation spontanée de ses interstices.
2. Règles de dimensionnement (hauteur, épaisseur, talus, surcharge)
Principe de stabilité
Le dimensionnement d’un mur de soutènement en gabion suit des règles précises de géotechnique. La stabilité repose sur trois critères : le glissement, le renversement et le poinçonnement du sol de fondation.
La largeur à la base doit représenter 60 à 70% de la hauteur totale du mur. Pour un ouvrage de 2 mètres de hauteur, la base mesure donc 1,2 à 1,4 mètre de largeur. Cette proportion garantit une répartition optimale des efforts.
Géométrie en gradins
Le mur en gabion soutènement adopte généralement une géométrie en gradins avec un fruit de 6 à 10%. Cette inclinaison améliore la stabilité tout en optimisant la résistance aux poussées des terres.
L’épaisseur des cages varie selon la hauteur : 1 mètre d’épaisseur pour les 2 premiers mètres de hauteur, puis 0,5 mètre pour chaque mètre supplémentaire. Cette répartition équilibre résistance structurelle et économie de matériaux.
Surcharges et coefficients de sécurité
Les surcharges d’exploitation (véhicules, stockage) influencent directement le dimensionnement. Une surcharge de 10 kN/m² (équivalent à un véhicule léger) augmente la largeur nécessaire de 20 à 30%.
Les coefficients de sécurité appliqués sont : 1,5 pour le glissement, 2,0 pour le renversement et 3,0 pour le poinçonnement. Ces valeurs intègrent les incertitudes sur les caractéristiques des matériaux et du sol.
3. Matériaux nécessaires et quantités
3.1 Cages gabion : types de fils et revêtements
Les cages gabion se composent d’un treillis métallique soudé ou tissé. Le fil d’acier galvanisé présente un diamètre de 3 à 4 mm pour les faces principales et 2,7 mm pour le diaphragme interne.
La galvanisation assure la protection contre la corrosion. Le revêtement zinc-aluminium (Galfan) ou la plastification PVC prolongent la durée de vie jusqu’à 75 ans selon l’environnement d’exposition.
Les mailles hexagonales (type Reno) conviennent aux applications courantes, tandis que les mailles soudées (type soudé électrique) offrent une rigidité supérieure pour les ouvrages sollicités.
3.2 Pierres : granulométrie, poids, rendu esthétique
La granulométrie des pierres respecte la règle suivante : la dimension minimale doit dépasser 1,5 fois la dimension de maille. Pour des mailles de 80×100 mm, utilisez des pierres de 120 à 300 mm.
Sur mobile, passez l’écran à l’horizontale pour lire le tableau en entier.
| Type de pierre | Densité (t/m³) | Granulométrie | Avantages | Inconvénients |
|---|---|---|---|---|
| Calcaire concassé | 1,6 – 1,8 | 80-200 mm | Économique, disponible | Gélivité selon origine |
| Granit concassé | 2,6 – 2,8 | 100-250 mm | Très résistant, esthétique | Coût élevé |
| Basalte | 2,8 – 3,0 | 100-300 mm | Excellente durabilité | Disponibilité limitée |
| Grès | 2,2 – 2,4 | 80-220 mm | Bon rapport qualité/prix | Vérifier la gélivité |
Le choix esthétique influence significativement l’intégration paysagère. Les pierres roulées offrent un aspect plus naturel, tandis que les pierres concassées présentent des arêtes vives créant un rendu plus contemporain.
4. Étapes de construction pas-à-pas
Préparation et terrassement
Les travaux débutent par l’implantation précise du mur gabion soutènement. Le terrassement respecte les cotes théoriques avec une tolérance de ± 5 cm. La pente générale du terrain d’assise ne doit pas excéder 10%.
L’excavation pour les fondations atteint une profondeur hors gel, soit 50 à 80 cm selon la région. Cette profondeur élimine les risques de soulèvement par le gel et garantit l’ancrage de l’ouvrage.
Réalisation des fondations
Les fondations consistent en une semelle béton de propreté dosée à 150 kg/m³ ou un lit de forme en matériaux granulaires. Cette assise régularise les appuis et répartit uniformément les charges sur le sol.
L’épaisseur minimale de la semelle béton atteint 15 cm. Pour les sols de portance faible, un renforcement par géotextile ou une substitution partielle du sol peut s’avérer nécessaire.
Montage des cages et remplissage
L’assemblage des cages respecte scrupuleusement les préconisations du fabricant. Les arêtes se lient par spirale métallique ou agrafes avec un pas de 150 mm maximum. Cette liaison assure la continuité structurelle de l’ensemble.
Le remplissage s’effectue par couches de 30 cm maximum. Chaque couche fait l’objet d’un arrangement manuel des pierres pour optimiser le foisonnement et l’aspect esthétique. Les pierres les plus grosses se placent contre les parements visibles.
Mise en place du drainage
Le système de drainage constitue un élément essentiel de la pérennité. Un géotextile anti-contaminant sépare les terres rapportées du remblai drainant. Ce dispositif évite le colmatage progressif du mur.
Le remblai drainant s’compose de matériaux granulaires 20/40 mm sur une épaisseur minimale de 50 cm derrière les gabions. Un drain périphérique en pied d’ouvrage évacue les eaux vers l’exutoire naturel.
5. Drainage et fondations : assurer la stabilité
Importance du drainage
Le drainage conditionne directement la durabilité du mur de soutènement en gabion. L’accumulation d’eau derrière l’ouvrage génère des pressions hydrostatiques pouvant compromettre la stabilité générale.
Le dimensionnement du drainage tient compte de la pluviométrie locale et de la perméabilité du terrain naturel. En sols argileux, le drainage devient critique et nécessite des dispositifs renforcés.
Dispositifs de drainage
Le drain principal consiste en un tube PVC perforé Ø 100 mm enrobé de graviers 10/20 mm. Ce drain se positionne au niveau de la semelle de fondation avec une pente minimale de 0,5% vers l’exutoire.
Des barbacanes traversent périodiquement le mur pour évacuer les eaux interstitielles. Ces orifices de 50 mm de diamètre s’espacent de 2 mètres horizontalement et se décalent verticalement tous les mètres.
6. Avantages, limites et erreurs fréquentes
Avantages du gabion pour mur de soutènement
La souplesse structurelle constitue l’atout majeur de cette solution. Le mur absorbe les tassements différentiels sans développer de fissures. Cette propriété convient parfaitement aux sols évolutifs ou aux zones sismiques.
L’aspect économique s’avère attractif pour les hauteurs modérées. Le coût global reste inférieur aux solutions en béton armé tout en offrant des performances équivalentes. L’autoconstruction reste envisageable avec un outillage basique.
Limites techniques
La hauteur maximale sans étude spécialisée limite les applications aux ouvrages courants. Au-delà de 3 mètres, un calcul géotechnique s’impose pour valider la stabilité et optimiser le dimensionnement.
L’emprise au sol importante peut constituer un inconvénient sur les terrains restreints. La largeur nécessaire représente 60 à 70% de la hauteur, réduisant l’espace disponible derrière l’ouvrage.
Erreurs courantes à éviter
Le sous-dimensionnement de la largeur représente l’erreur la plus fréquente. Cette économie apparente compromet gravement la stabilité à long terme. Respecter impérativement les ratios hauteur/largeur recommandés.
L’absence ou l’insuffisance du drainage génère des désordres progressifs. Les pressions hydrostatiques non maîtrisées provoquent des déformations puis la ruine de l’ouvrage. Ne jamais négliger cet aspect.
Le choix inadapté des pierres (granulométrie, gélivité) affecte la durabilité et l’esthétique. Vérifier systématiquement la compatibilité des matériaux avec les sollicitations et le climat local.
7. Tableau récapitulatif : hauteurs vs épaisseurs vs volume de pierres
Sur mobile, passez l’écran à l’horizontale pour lire le tableau en entier.
| Hauteur mur | Largeur base | Fruit | Volume cages | Volume pierres | Poids total | Application type |
|---|---|---|---|---|---|---|
| 1,0 m | 0,6 m | 6% | 0,6 m³/ml | 0,54 m³/ml | 1,0 t/ml | Jardinière, talus faible |
| 1,5 m | 1,0 m | 8% | 1,4 m³/ml | 1,26 m³/ml | 2,3 t/ml | Soutènement courant |
| 2,0 m | 1,3 m | 8% | 2,5 m³/ml | 2,25 m³/ml | 4,1 t/ml | Remblai standard |
| 2,5 m | 1,7 m | 10% | 4,0 m³/ml | 3,60 m³/ml | 6,5 t/ml | Fort dénivelé |
| 3,0 m | 2,0 m | 10% | 5,8 m³/ml | 5,22 m³/ml | 9,4 t/ml | Maximum sans BE |
Ces valeurs correspondent à un sol de fondation de portance moyenne (150 kN/m²) et une surcharge nulle. Pour des conditions particulières, une adaptation du dimensionnement s’impose.
8. FAQ : réglementation, entretien, durabilité
Faut-il un permis de construire pour un mur gabion soutènement ?
Les murs de soutènement de plus de 2 mètres de hauteur nécessitent une déclaration préalable de travaux. Au-delà de 20 m² d’emprise au sol, un permis de construire devient obligatoire. Consultez votre service urbanisme local.
Quelle est la durée de vie d’un mur en gabion soutènement ?
Un mur correctement dimensionné et drainé présente une durée de vie de 50 à 75 ans. Cette longévité dépend de la qualité de la galvanisation et des conditions d’exposition (milieu agressif, proximité marine).
L’entretien est-il contraignant ?
L’entretien se limite à la surveillance visuelle annuelle et au décolmatage occasionnel des barbacanes. La végétalisation spontanée peut être maîtrisée par débroussaillage si nécessaire.
Peut-on construire un mur gabion soutènement en autoconstruction ?
L’autoconstruction reste possible pour les hauteurs inférieures à 2 mètres avec un sol stable. Au-delà, l’intervention d’un professionnel garantit le respect des règles de l’art et la validité des assurances.
Les gabions résistent-ils au gel ?
La structure souple des gabions résiste parfaitement aux cycles gel-dégel. Seule la qualité gélivique des pierres doit être vérifiée selon le climat local pour éviter leur éclatement.
Réalisez votre projet de mur gabion soutènement
Le mur de soutènement en gabion combine efficacité technique, durabilité et intégration paysagère. Cette solution modulaire s’adapte à la plupart des configurations tout en restant accessible financièrement.
Vous envisagez la construction d’un mur gabion soutènement ? Une étude préalable du terrain et du dimensionnement optimise votre investissement. Les professionnels qualifiés vous accompagnent depuis la conception jusqu’à la réalisation pour garantir la pérennité de votre ouvrage.
